纵观整个LED产业链,从芯片一直到封装、成品,无一不需要对产品的各项光电指标进行测试,所有的测试过程都是在LED被通电点亮的前提条件下进行。

然而,几乎所有的LED产品生产商、LED测试系统集成厂商和LED认证企业都对整个测试系统给予高度重视,却鲜少有人关注到最基础的测试仪器电源。在整个LED测试系统中,电源作为最基础的供电设备,它的作用又不仅仅是供电这么简单。

抑制浪涌,保护LED

经过深入的研究和分析发现,当使用普通的电源供应器进行LED测试,测试完成以后,LED的平均寿命会下降20-30%。产品寿命在测试过程中不知不觉的下降,导致的最直接的问题就是,当下游厂商对该产品进行老化验证时无法通过。

在对LED产业进行调研时,很多厂商被这一问题所困扰,他们不断怀疑自己的测试设备存在严重偏差,甚至派技术人员去客户端进行现场验证,均不能解决这一问题,有谁能想到,竞是电源供应器造成了这种尴尬局面?对此,科研人员提出了简单、有效的解决方案,利用先进的技术对直流电源进行功能上的改进,达到抑制浪涌电流的作用,从而保护LED。

将LED lightbar连接到IT6200系列直流电源上,分别在普通模式下和LED模式下打开电源输出,给lightbar供电,在电流命令设定为Iset=20mA的条件下,示波器抓取到的电流波形分别为如下所示:

从图中可以看出,当选择了LEDmode进行测试,IT6200直流电源系列在启动时,电流非常平滑的上升到设定值,完全没有突波电流产生,所以不会对LED产品的寿命造成任何影响。

这副图也从侧面解释了为何普通的电源供应器会使LED产品的寿命在测试过程中下降,并且随着测试电流的增大,普通电源产生的突波电流也会随之增大。因而,在LED相关测试中使用科研人员IT6200系列直流电源是最好的选择。

提高测试效率

LED产品往往工作在高电压低电流的环境中,尤其是对于LEDbacklight一类的产品,通常会使用极其微小的电流来进行测试。而普通的电源在微小的电流输出时会很容易进入限流模式,导致电压上升时间延迟。

当电流越小、电压越高,则对应的上升时间就越长。科研人员IT6200系列直流电源,具有另一项独特的测试模式lowcurrentmode,可以解决这一问题。在此模式下,IT6200系列电源可以微小电流启动,并且电压高速上升。打开此模式后,输出电压的上升时间不会受微电流的大小改变而有所变动,大大加快电压上升时间,缩短LED产品被点亮的时间,进而提高测试效率和产能。

LED产品老化测试

在上文中提到的LED产品的老化测试,是LED产业链中一个重要的测试项目,尤其是对于照明和背光产品。在长时间的老化过程中,自动化是必备的一个条件,除此以外,多组产品的同时老化、实时监控是提升效率的关键,也是各LED企业对于老化测试系统最为迫切的需求。

LED驱动电源测试

LED好产品,需要配合好的驱动电源方可展现出品质。以LED路灯为例,由于在户外使用,可想而知驱动电源需承受的外部环境比较恶劣,近期发生的几起LED路灯的质量问题,也把矛头直接指向了驱动电源。对于这一领域的测试,科研人员也有相应的解决方案。

LED驱动电源的测试包括电气性能要求的测试、可靠性测试、环境适应性要求的测试等等,在其中,电源和电子负载是两个最基本的测试仪器。作为将电源供应转换为特定的电压、电流以驱动LED发光的元件,少不了交流电源模拟市电,和用电子负载来模拟真实带载的LED灯。

在测试中使用到的交流电源,除了模拟日常的市电以外,还有一项重要的任务,即模拟电压不稳现象,以测试驱动电源的稳定性。科研人员交流电源可模拟突波和陷波,频率可在40-500HZ的范围内调节,相位角0-360°可调,可最大程度的满足测试要求。

发光二极管都具有导通电压,只有当加在二极管两端的电压大于导通电压时,二极管才会工作。正是此特性的存在,电子负载传统的CR模式并不能够完全真实的模拟LED灯的特性。

因此,科研人员IT8800系列电子负载为LED驱动电源的测试特别配置了CR-LED测试模式,在仪器内部增加了二极管导通电压的设置,从而真实模拟LED灯的特性。该系列电子负载,除了具有该新型的CR-LED模式,还具有CC/CV/CR/CZ测试模式,可根据不同的应用场合进行最佳选择。

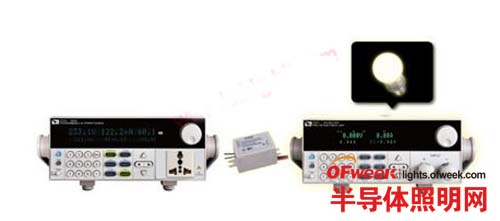

IT8800系列电子负载CR-LED模式真实模拟LED灯

通过对LED产业相关测试的深入研究,充分聆听广大工程师的实际需求,基于60多年的仪器制造经验,科研人员为LED产业提供全面的测试解决方案。
